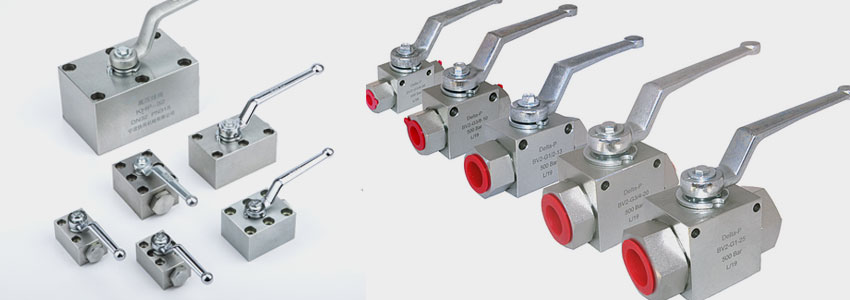

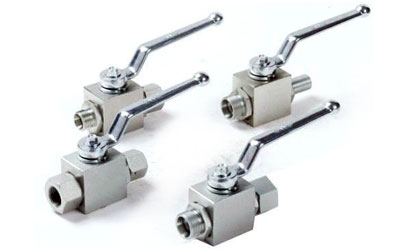

Válvula de Bola de Hidraulica para aplicaciones hidráulicas de baja a alta presión hasta 6000 PSI. Disponible en latón, latón cromado, acero al carbono y acero inoxidable. Estas válvulas de bola se utilizan comúnmente en aplicaciones hidráulicas o de agua de alta presión. La válvula de bola hidráulica está diseñada para usarse en una sarta de control de presión, ya sea por encima o por debajo de los BOP del cableado, como una válvula de cabeza de pozo adicional, lo que evita el desgaste de las válvulas de cabeza de soldadura fijas o para probar la sarta de control de presión antes de ejecutar herramientas en el pozo.
Una válvula de bola hidráulica es un tipo especial de válvula industrial que se utiliza para dirigir y controlar el fluido en los sistemas hidráulicos. Construidas típicamente de acero, acero inoxidable o latón, las válvulas industriales a menudo se requieren para trabajar a altas presiones y temperaturas. Las válvulas de bola hidráulicas se construyen de la misma manera que otras válvulas de bola. Consisten en un actuador o mango, un vástago, una bola, un asiento y un cuerpo de válvula principal roscado. Sin embargo, debido a las altas presiones y temperaturas que a menudo se encuentran en los sistemas hidráulicos, el vástago, los asientos, los materiales de sellado y las bolas suelen estar reforzados para garantizar que puedan soportar la presión y la fuerza adicionales.
Con un diseño de cuerpo de bloque, el BKH tiene paso total hasta 1 "y paso reducido para 1,1 / 4" hacia arriba. Adecuado para aplicaciones hidráulicas y de aceite, lea la presión máxima de trabajo en las características clave a continuación, ya que la presión máxima cambia según el tamaño.
Lista de países donde Tubos Aleacion suministra Las válvulas de bola de instrumentación: USA, Mexico, South Korea, Spain, Argentina, Colombia, Malaysia, Saudi Arabia, Turkey, United Kingdom.
Ofrecemos variedad de válvulas de bola
tales como las opciones de conexión final incluyen NPT macho / hembra, compresión de férula con diámetro exterior de tubo e roscas ISO de 1/8 ″ a 1 ″. Las configuraciones incluyen válvulas de 2 vías, 3 vías (entrada lateral / inferior) y de 4 vías. Tenemos el tipo de montaje en panel, diseño de cuerpo redondo de 2 piezas, así como diseños de cuerpo cuadrado de 3 piezas. Las características opcionales incluyen montaje en panel, dispositivos de bloqueo y ventilación aguas arriba / aguas abajo.
La calificación de presión | 150#, 300#, 600#, 800#, 900#, 1500#, 2500# |
Tamaño | 2” up to 56“ (DN 50 up to DN 1400) Tamaños personalizados disponibles bajo pedido |
Estándar de diseño | API 600/BS1414, API 598/BS EN 12266-1, ASME B 16.10, ASME B 16.5, ASME B 16.25, ASME B 16.34 |
Tipo | One Piece, Two Piece, Three Piece, 3 Way, 4 Way, High temperature, fire safe, trunnion mounted Full Bore, Metal Seated, separate ball and shaft, split body design, pneumatically operated ball valve with Manual Over ride and gas purging provision. |
Conexión final | Flanged End / Screwed End / Butt Weld End / Screwed to BSPT / NPT / Socket Weld / Buttweld with extended Nipple |
Clasificación de presión / temperatura | ASME B 16.34 |
Acero Inoxidable | Grade: ASME / ASTM SA / A403 SA / A 774 WP-S, WP-W, WP-WX, 304, 304L, 316, 316L, 304/304L, 304H, 316H, 316/316L, 321, 330, 347, 309/S, 310/S, 317/L, 333, 410/S, DIN 1.4301, DIN1.4306, DIN 1.4401, DIN 1.4404 |
de Acero Carbono | Grade: ASTM A 234 WPB , WPBW, WPHY 42, WPHY 46, WPHY 52, WPH 60, WPHY 65 & WPHY 70 |
Aleación de Acero | Grade : ASTM SA 182 – E25, E26, E27, E28, E29B, E30B, E39B, E40B, E36B, E36C, E41B, AISI4130, AISI4140, AISI4340, 42CRMO4, 16MNCR5, 20MNCR5, 21CrMoV57, EN353, EN354, F11, F22, F91, F9, P11, P22, P91, P9, P5, P92, EN42J, EN8, EN19 |
Aleación de níquel alto | Monel 400, Monel K500, Monel R-405, Inconel 600, Inconel 601, Inconel 625, Inconel 718, Hastalloy B2, Hastalloy B3, Hastalloy C22, Hastalloy C276, Hastalloy X, Gr1, Gr2, Gr3, Gr5, Gr7, Gr11, ASTM / ASME A/SA 182 UNS F44, F45, F51, F53, F55, F60, F61 |
Presión Laboral | Up to 6000 PSIG, También hay válvulas disponibles que pueden manejar presiones más altas.e |
Estándar de prueba (inspección) | API6DSS, API 598, API 6D, ISO 5208, MESC SPE 77/132, 77 / 300, 77/312, 77/200, 77/210, API 6FA, ISO 10497, API607, ISO 15848-1&2, BS 6364 |
Operador / Actuador | Lever, Gear, Actuator (Pneumatic, Hydraulic, Electro-Hydraulic and Electric Motorised) |
Part No. | PN | DN | LR | RA | d1 | i | L | L1 | B | H | h1 | h2 | SW1 | SW2 |
KHB-M16×1.5 | 500 | 6 | 6 | 11 | M16×1.5 | 11 | 69 | 40 | 26 | 45 | 13.5 | 33 | 9 | 22 |
KHB-M22×1.5 | 500 | 8 | 8 | 16 | M22×1.5 | 12 | 76 | 42 | 32 | 49 | 16 | 36 | 9 | 27 |
KHB-M27×1.5 | 500 | 10 | 10 | 20 | M27×1.5 | 12 | 76 | 42 | 32 | 49 | 16 | 36 | 9 | 27 |
KHB-M30×1.5 | 400 | 16 | 15 | 24 | M30×1.5 | 13 | 84 | 48 | 38 | 61 | 19 | 45 | 9 | 32 |
KHB-M36×2 | 315 | 20 | 20 | 30 | M36×2 | 15 | 103 | 60 | 48 | 70 | 25 | 55 | 12 | 41 |
KHB-M42×2 | 315 | 25 | 23 | 35 | M42×2 | 18 | 116 | 65 | 57 | 79 | 28.5 | 64 | 12 | 50 |
KHB-M52×2 | 315 | 32 | 32 | 40 | M52×2 | 20 | 149 | 84 | 75 | 101 | 37.5 | 84 | 14 | 60 |
KHB-M60×2 | 315 | 40 | 38 | 45 | M60×2 | 22 | 174 | 91 | 85 | 112 | 42.5 | 95 | 14 | 70 |
KHB-G1/8 | 500 | 4 | 6 | / | G1/8 | 10 | 69 | 40 | 26 | 45 | 13.5 | 33 | 9 | 22 |
KHB-G1/4 | 500 | 6 | 6 | / | G1/4 | 14 | 69 | 40 | 26 | 45 | 13.5 | 33 | 9 | 22 |
KHB-G3/8 | 500 | 10 | 10 | / | G3/8 | 14 | 72 | 42 | 32 | 49 | 16 | 36 | 9 | 27 |
KHB-G1/2 | 500 | 13 | 12 | / | G1/2 | 16 | 83 | 48 | 35 | 49 | 17 | 40 | 9 | 30 |
KHB-G1/2 | 400 | 16 | 15 | / | G1/2 | 16 | 83 | 48 | 38 | 61 | 19 | 45 | 9 | 32 |
KHB-G3/4 | 315 | 20 | 20 | / | G3/4 | 18 | 95 | 60 | 48 | 70 | 25 | 55 | 12 | 41 |
KHB-G1 | 315 | 25 | 25 | / | G1 | 21 | 113 | 65 | 57 | 79 | 28.5 | 64 | 12 | 50 |
KHB-G11/4 | 315 | 32 | 32 | / | G11/4 | 22 | 110 | 84 | 75 | 101 | 37.5 | 84 | 14 | 60 |
KHB-G11/2 | 315 | 40 | 38 | / | G11/2 | 24 | 130 | 91 | 85 | 112 | 42.5 | 95 | 14 | 70 |
KHB-G2 | 315 | 50 | 48 | / | G2 | 26 | 140 | 100 | 105 | 131 | 52.5 | 112 | 14 | 80 |
KHB-NPT1/8 | 500 | 4 | 6 | / | NPT1/8 | 10 | 69 | 40 | 26 | 45 | 13.5 | 33 | 9 | 22 |
KHB-NPT1/4 | 500 | 6 | 6 | / | NPT1/4 | 14 | 69 | 40 | 26 | 45 | 13.5 | 33 | 9 | 22 |
KHB-NPT3/8 | 500 | 10 | 10 | / | NPT3/8 | 14 | 72 | 42 | 32 | 49 | 16 | 36 | 9 | 27 |
KHB-NPT1/2 | 500 | 13 | 12 | / | NPT1/2 | 16 | 83 | 48 | 35 | 49 | 17 | 40 | 9 | 30 |
KHB-NPT1/2 | 400 | 16 | 15 | / | NPT1/2 | 16 | 83 | 48 | 38 | 61 | 19 | 45 | 9 | 32 |
KHB-NPT3/4 | 315 | 20 | 20 | / | NPT3/4 | 18 | 95 | 60 | 48 | 70 | 25 | 55 | 12 | 41 |
KHB-NPT1 | 315 | 25 | 25 | / | NPT1 | 21 | 113 | 65 | 57 | 79 | 28.5 | 64 | 12 | 50 |
KHB-NPT11/4 | 315 | 32 | 32 | / | NPT11/4 | 22 | 110 | 84 | 75 | 101 | 37.5 | 84 | 14 | 60 |
KHB-NPT11/2 | 315 | 40 | 38 | / | NPT11/2 | 24 | 130 | 91 | 85 | 112 | 42.5 | 95 | 14 | 70 |
KHB-NPT2 | 315 | 50 | 48 | / | NPT2 | 26 | 140 | 100 | 105 | 131 | 52.5 | 112 | 14 | 80 |
KHB-06LR | 500 | 4 | 4 | 6 | M12×1.5 | 10 | 67 | 40 | 26 | 45 | 13.5 | 33 | 9 | 22 |
KHB-08LR | 500 | 6 | 6 | 8 | M14×1.5 | 10 | 67 | 40 | 26 | 45 | 13.5 | 33 | 9 | 22 |
KHB-10LR | 500 | 8 | 8 | 10 | M16×1.5 | 11 | 74 | 42 | 32 | 49 | 16 | 36 | 9 | 27 |
KHB-12LR | 500 | 10 | 10 | 12 | M18×1.5 | 11 | 74 | 42 | 32 | 49 | 16 | 36 | 9 | 27 |
KHB-15LR | 500 | 13 | 12 | 15 | M22×1.5 | 12 | 82 | 48 | 35 | 53 | 17 | 40 | 9 | 30 |
KHB-15LR | 500 | 12 | 12 | 15 | M22×1.5 | 12 | 82 | 48 | 38 | 61 | 19 | 45 | 9 | 32 |
KHB-18LR | 500 | 13 | 12 | 18 | M26×1.5 | 12 | 82 | 48 | 35 | 53 | 17 | 40 | 9 | 30 |
KHB-18LR | 400 | 16 | 15 | 18 | M26×1.5 | 12 | 82 | 48 | 38 | 61 | 19 | 45 | 9 | 32 |
KHB-22LR | 315 | 20 | 19 | 22 | M30×2 | 14 | 101 | 60 | 48 | 70 | 25 | 55 | 12 | 41 |
KHB-28LR | 315 | 25 | 24 | 28 | M36×2 | 14 | 108 | 65 | 57 | 79 | 28.5 | 64 | 12 | 50 |
KHB-35LR | 315 | 32 | 30 | 35 | M45×2 | 16 | 141 | 84 | 75 | 101 | 37.5 | 84 | 14 | 60 |
KHB-42LR | 315 | 40 | 36 | 42 | M52×2 | 16 | 162 | 91 | 85 | 112 | 42.5 | 95 | 14 | 70 |
KHB-08SR | 500 | 4 | 5 | 8 | M16×1.5 | 12 | 73 | 40 | 26 | 45 | 13.5 | 33 | 9 | 22 |
KHB-10SR | 500 | 6 | 6 | 10 | M18×1.5 | 12 | 73 | 40 | 26 | 45 | 13.5 | 33 | 9 | 22 |
KHB-12SR | 500 | 8 | 8 | 12 | M20×1.5 | 12 | 76 | 42 | 32 | 49 | 16 | 36 | 9 | 27 |
KHB-14SR | 500 | 10 | 10 | 14 | M22×1.5 | 14 | 80 | 42 | 32 | 49 | 16 | 36 | 9 | 27 |
KHB-16SR | 500 | 13 | 12 | 16 | M24×1.5 | 14 | 86 | 48 | 35 | 53 | 17 | 40 | 9 | 30 |
KHB-16SR | 500 | 12 | 12 | 16 | M24×1.5 | 14 | 86 | 48 | 38 | 61 | 19 | 45 | 9 | 32 |
KHB-20SR | 500 | 13 | 12 | 20 | M30×2 | 16 | 90 | 48 | 35 | 53 | 17 | 40 | 9 | 30 |
KHB-20SR | 400 | 16 | 15 | 20 | M30×2 | 16 | 90 | 48 | 38 | 61 | 19 | 45 | 9 | 32 |
KHB-25SR | 315 | 20 | 20 | 25 | M36×2 | 18 | 109 | 60 | 48 | 70 | 25 | 55 | 12 | 41 |
KHB-30SR | 315 | 25 | 25 | 30 | M42×2 | 20 | 120 | 65 | 57 | 79 | 28.5 | 64 | 12 | 50 |
KHB-38SR | 315 | 32 | 30 | 38 | M52×2 | 22 | 153 | 84 | 75 | 101 | 37.5 | 84 | 14 | 60 |
Las principales características de las válvulas de bola KHB son :
Válvula de Bola de Hidráulica Embalaje :
Todas las roscas expuestas de los productos están protegidas con tapas de plástico para evitar daños y cada conjunto se empaqueta en una bolsa de polietileno transparente y sellada para su limpieza y se empaqueta cuidadosamente en cajas de cartón para evitar daños durante el transporte. Todos y cada uno de los paquetes están etiquetados para una identificación adecuada y fácil.
Prueba de Válvula de Bola de Hidráulica :
Prueba Estándar : Cada válvula se prueba en fábrica con nitrógeno a 1000 psig (69 bar) para detectar fugas en el asiento y la empaquetadura, la tasa de fuga máxima permitida de 0,1 SCCM.
Prueba Hidrostática Opcional : Esta prueba se realiza con agua desionizada a 1,5 veces la presión de trabajo. Otras pruebas como vibración, temperaturas, helio, etc. están disponibles a pedido.
KHB Ball Valve

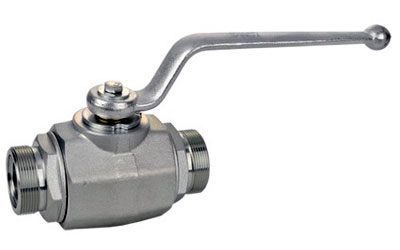

KHM Ball Valve

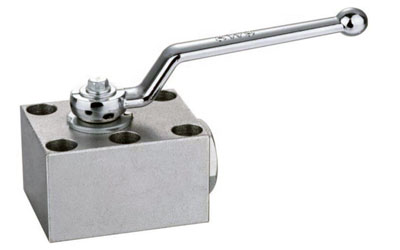

KHP Ball Valve

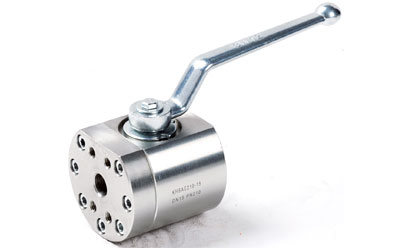

Hydraulic SAE Flange Ball Valve

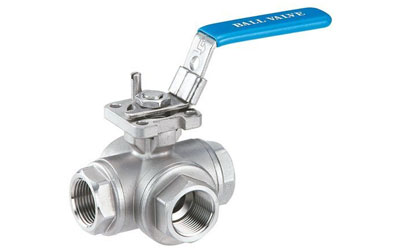

L Port Type Ball Valve
T Port Type Ball Valve

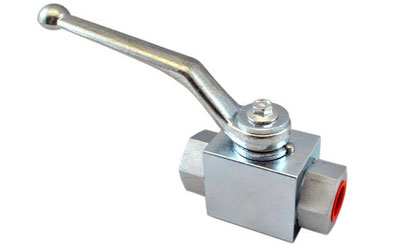

Hydraulic Ball Valve
