Válvula de Bola de Alta Presión
La válvula de bola de alta presión se utiliza en sistemas de presión extrema para controlar la dinámica del flujo de fluidos. Las válvulas de bola de alta temperatura tienen materiales que pueden soportar altas temperaturas. La válvula de alta presión tiene una bola con un orificio que puede permitir el flujo de fluido. La válvula de bola de 3 vías de alta presión puede soportar presiones de hasta 700 bares. Las válvulas de bola con asiento metálico para alta temperatura pueden tener diferentes tipos de material para la válvula, el cuerpo, el vástago y el volante. Las válvulas de bola de alta temperatura se pueden utilizar en calentadores de agua, intercambiadores de calor, calderas y condensadores.
Las válvulas de bola de alta presión están diseñadas para controlar el fluido en la posición completamente abierta y completamente cerrada. Proporciona un flujo de fluidos sin restricciones y una forma de cerrar ese flujo mediante el mango adjunto. Están conectados a través de un vástago robusto y un vástago anti-explosión y están construidos para contener un volumen de presión diferente cuando la válvula está en la posición cerrada. Nuestra válvula de bola de alta presión es adecuada para presiones de hasta 500 bar. Una válvula de bola manual de acero al carbono de paso total (hasta 3/4 ") y paso reducido (desde 1") operada por palanca. El cuerpo de la válvula de las válvulas de bola de alta presión está disponible tanto en acero al carbono como en acero inoxidable. Las conexiones de los extremos son estándar NPT pero se pueden pedir con roscas SAE o BSP. La válvula es de puerto completo y está disponible en tamaños de hasta 2 ”.
A diferencia de nuestras válvulas de bola de baja presión, nuestras válvulas de bola de alta presión son capaces de soportar valores nominales de hasta 700 bar y se recomiendan para su uso en las industrias de petróleo, gas y petroquímica y para muchos fluidos de proceso, incluidos los aceites hidráulicos.
Lista de países donde Tubos Aleacion suministra Las Válvula de Bola de Alta Presión: USA, Mexico, South Korea, Spain, Argentina, Colombia, Malaysia, Saudi Arabia, Turkey, United Kingdom.
Ofrecemos variedad de válvulas de bola
tales como las opciones de conexión final incluyen NPT macho / hembra, compresión de férula con diámetro exterior de tubo e roscas ISO de 1/8 ″ a 1 ″. Las configuraciones incluyen válvulas de 2 vías, 3 vías (entrada lateral / inferior) y de 4 vías. Tenemos el tipo de montaje en panel, diseño de cuerpo redondo de 2 piezas, así como diseños de cuerpo cuadrado de 3 piezas. Las características opcionales incluyen montaje en panel, dispositivos de bloqueo y ventilación aguas arriba / aguas abajo.
Válvula de Bola de Alta Presión Especificaciones
| La calificación de presión | 150#, 300#, 600#, 800#, 900#, 1500#, 2500# |
| Tamaño | 1/2” - 2” (DN15 - DN50): up to Class 2500 (414 bar, 6000 psi) 2 ½” - 8” (DN65 – DN200): up to Class 1500 (255 bar, 3700 psi) |
| Estándar de diseño | API 600/BS1414, API 598/BS EN 12266-1, ASME B 16.10, ASME B 16.5, ASME B 16.25, ASME B 16.34 |
| Tipo | One Piece, Two Piece, Three Piece, 3 Way, 4 Way, High temperature, fire safe, trunnion mounted Full Bore, Metal Seated, separate ball and shaft, split body design, pneumatically operated ball valve with Manual Over ride and gas purging provision. |
| Conexión final | Flanged End / Screwed End / Butt Weld End / Screwed to BSPT / NPT / Socket Weld / Buttweld with extended Nipple |
| Clasificación de presión / temperatura | ASME B 16.34 |
| Acero Inoxidable | Grade: ASME / ASTM SA / A403 SA / A 774 WP-S, WP-W, WP-WX, 304, 304L, 316, 316L, 304/304L, 304H, 316H, 316/316L, 321, 330, 347, 309/S, 310/S, 317/L, 333, 410/S, DIN 1.4301, DIN1.4306, DIN 1.4401, DIN 1.4404 |
| de Acero Carbono | Grade: ASTM A 234 WPB , WPBW, WPHY 42, WPHY 46, WPHY 52, WPH 60, WPHY 65 & WPHY 70 |
| Aleación de Acero | Grade : ASTM SA 182 – E25, E26, E27, E28, E29B, E30B, E39B, E40B, E36B, E36C, E41B, AISI4130, AISI4140, AISI4340, 42CRMO4, 16MNCR5, 20MNCR5, 21CrMoV57, EN353, EN354, F11, F22, F91, F9, P11, P22, P91, P9, P5, P92, EN42J, EN8, EN19 |
| Aleación de níquel alto | Monel 400, Monel K500, Monel R-405, Inconel 600, Inconel 601, Inconel 625, Inconel 718, Hastalloy B2, Hastalloy B3, Hastalloy C22, Hastalloy C276, Hastalloy X, Gr1, Gr2, Gr3, Gr5, Gr7, Gr11, ASTM / ASME A/SA 182 UNS F44, F45, F51, F53, F55, F60, F61 |
| Presión Laboral | Up to 6000 PSIG, También hay válvulas disponibles que pueden manejar presiones más altas.e |
| Estándar de prueba (inspección) | API6DSS, API 598, API 6D, ISO 5208, MESC SPE 77/132, 77 / 300, 77/312, 77/200, 77/210, API 6FA, ISO 10497, API607, ISO 15848-1&2, BS 6364 |
| Operador / Actuador | Lever, Gear, Actuator (Pneumatic, Hydraulic, Electro-Hydraulic and Electric Motorised) |
Dimensiones de la Válvula de Bola Alta Presión
| Size | A | B | C | D | E | F |
|---|---|---|---|---|---|---|
| 1/4 | 9.7 | 75 | 38 | 41 | 126 | 72 |
| 3/8 | 9.7 | 75 | 38 | 41 | 126 | 72 |
| 1/2 | 12.7 | 75 | 38 | 41 | 126 | 72 |
| 3/4 | 17.5 | 81 | 45 | 43.8 | 126 | 73 |
| 1 | 22.1 | 91 | 54 | 53.5 | 156 | 89 |
| 1 ¼ | 29 | 110 | 67 | 59 | 156 | 93 |
| 1 ½ | 34.7 | 121 | 80 | 75.2 | 181 | 114 |
| 2 | 34.7 | 145 | 82 | 75.2 | 181 | 114 |
Ventajas de la Válvula de Bola de Alta Presión :
- Sin prensaestopas, por lo que no es necesario reajustar manualmente las juntas.
- Principio de sellado con juntas de bola flotante en ambos lados.
- Paso de flujo completo para garantizar un flujo sin restricciones del medio.
- Protección superficial fosfatada o cincada amarilla.
- Las válvulas de bola son excelentes en aplicaciones químicas, incluidos los servicios más desafiantes (por ejemplo, cloro seco, ácido fluorhídrico, oxígeno).
- La clasificación de la brida cumple con ASME, ya sea 150, 300, 600, 900 # u ocasionalmente clases superiores, lo que permite que las válvulas de bola de alto rendimiento resistan hasta 2250 psi.
Válvula de Bola de Alta Presión Embalaje :
Todas las roscas expuestas de los productos están protegidas con tapas de plástico para evitar daños y cada conjunto se empaqueta en una bolsa de polietileno transparente y sellada para su limpieza y se empaqueta cuidadosamente en cajas de cartón para evitar daños durante el transporte. Todos y cada uno de los paquetes están etiquetados para una identificación adecuada y fácil.
Prueba de Válvula de Bola de Alta Presión :
Prueba Estándar : Cada válvula se prueba en fábrica con nitrógeno a 1000 psig (69 bar) para detectar fugas en el asiento y la empaquetadura, la tasa de fuga máxima permitida de 0,1 SCCM.
Prueba Hidrostática Opcional : Esta prueba se realiza con agua desionizada a 1,5 veces la presión de trabajo. Otras pruebas como vibración, temperaturas, helio, etc. están disponibles a pedido.
Productos Relacionados

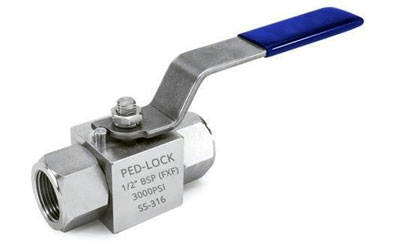

Válvula de Bola de Alta Presión de 3000 PSI

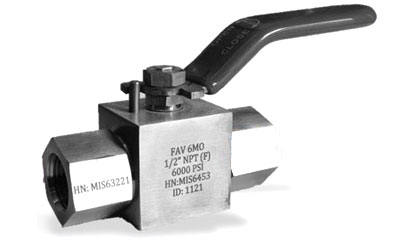

Válvula de Bola de Alta Presión de 6000 PSI

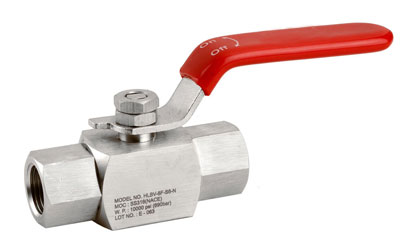

Válvula de Bola de Alta Presión de 10000 PSI

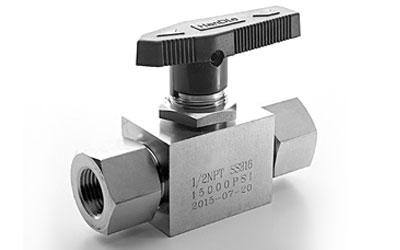

Válvula de Bola de Alta Presión de 15000 PSI

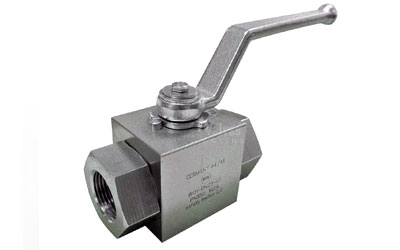

Válvula de Bola de Alta Presión de 20000 PSI

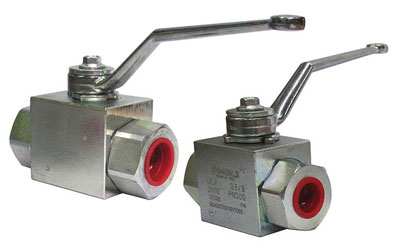

Válvula de Bola de Alta Presión de 2 Vías
Válvula de Bola de Alta Presión de 3 Vías

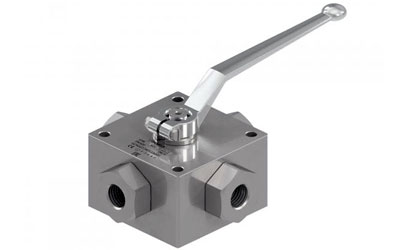

Válvula de Bola de Alta Presión de 4 Vías
