La Válvula de retención
Aleacion Tubos es una organización proactiva y certificada que se dedica plenamente a la fabricación, suministro y exportación de Válvula de Colector. Las válvulas de retención son un tipo de válvula que permite que los líquidos, gases y vapor fluyan en una sola dirección. Una válvula de retención puede tener un mecanismo de "detención" que puede tener forma de bola, disco, pistón o válvula de asiento.
Tubos de aleación es un conocido proveedor, distribuidor y fabricante de Colector de 3 vías tipo H, Válvulas de retención de acero inoxidable 316L, Válvula de retención de níquel 200, Válvulas de retención ASTM A105 CS, Válvulas de retención de acero aleado Distribuidores , Válvula de retención Hastelloy, Exportador de válvula de retención Inconel 600 en India.
Las válvulas de retención son válvulas automáticas que se abren con flujo directo y se cierran con flujo inverso. La presión del fluido que pasa a través de un sistema abre la válvula, mientras que cualquier inversión de flujo cerrará la válvula. Una válvula de retención depende de un diferencial de presión para funcionar. Requieren una presión más alta en el lado de entrada de la válvula que en el lado de salida para abrir la válvula. Las válvulas de retención oscilantes de 10000 PSI se utilizan en muchas aplicaciones diferentes. Por ejemplo, a menudo se colocan en el lado de salida de una bomba, para proteger la bomba del reflujo. Las válvulas de retención SS de 15000 PSI combinan los mejores atributos de los aceros austeníticos y ferríticos y proporcionan alta resistencia / ductilidad con buena resistencia a la corrosión, incluida la corrosión bajo tensión.
Una válvula de retención de bola de 6000 PSI funciona por medio de una bola que se mueve hacia arriba y hacia abajo dentro de la válvula. El asiento está mecanizado para adaptarse a la bola y la cámara tiene una forma cónica para guiar la bola hacia el asiento para sellar y detener un flujo inverso. Válvulas de retención de aleación de níquel el principal elemento de aleación intersticial es el carbono, de ahí el nombre, en una diversidad de aplicaciones.
Válvulas de retención de aleación de níquel el principal elemento de aleación intersticial es el carbono, de ahí el nombre, en una diversidad de aplicaciones. Estas válvulas de retención de aleación 20 son una placa de acero de calidad estructural y, por lo tanto, se utilizan para una amplia gama de aplicaciones industriales y de construcción general.
Lista de países donde Tubos Aleacion suministra Las La Válvula de retención : USA, Mexico, South Korea, Spain, Argentina, Colombia, Malaysia, Saudi Arabia, Turkey, United Kingdom.
Ofrecemos variedad de La Válvula de retención
such as End connection options include male / female NPT, Tube OD Ferrule Compression , and ISO threads from 1/8″ to 1″. Configurations include 2-way, 3-way (side / bottom entry) and 4-way valves. We have Panel Mount type , Round Body 2 pcs Design as well as Square Body 3 pc Designs .Optional features include panel mounting, locking devices and upstream / downstream venting.
La válvula de retención Especificaciones
| Product Name | Check Valves |
| Fluid | Water, Steam, Gas, Oil etc. |
| End Connection | Male and Female NPT, BSPT, Socket Weld (SW) or Dual Ferrule Tube Connections, Male to Female, Female to Female |
| Presure Ratings | 1500 PSI, 3000 PSI, 6000 PSI, 10000 PSI, 15,000 PSI, 20000 PSI |
| Working Pressures | Up to 10000 psig (700 bar) |
| Temperature | –50 to 600°F (–45 to 315°C) |
| Nominal Cracking Pressure |
|
| Fixed | 1/3 to 25 psi (0.02 to 1.7 bar) |
| Adjustable | 3 to 600 psi (0.21 to 41.4 bar) |
| Body Material | 316 stainless steel, brass |
| Seal Material | Fluorocarbon FKM, Buna N |
| Flow Coefficient | 0.10 to 4.7 |
| End Connections |
|
| Type | Swagelok tube fittings, NPT, ISO, SAE/MS, VCO® O-ring fittings, VCR® face seal fittings |
| Size | 1/8 to 1 in.; 6 to 25 mm |
| Stainless Steel | ASME / ASTM SA / A182 SA 304, 304L, 316, 316L, 304/304L, 304H, 316H, 316/316L, 321, 330, 347, 309/S, 310/S, 317/L, 410/S, DIN 1.4301, DIN1.4306, DIN 1.4401, DIN 1.4404, SS 304/L, SS 316/L, SS 310, SS 321, SS 347H, SS 317L, SS 410, SS 416, SS 420, SS 430, SS 904L, SS 17-4-PH, SS 15-5-PH |
| Duplex Steel | UNS S31803, UNS S32205, UNS S32750, UNS S32760, UNS S32950, A182 F51, A182 F55, A182 F44, A182 F60 |
| Alloy Steel | ASTM SA 182 - F11, F22, F91, F9, P11, P22, P91, P9, P5, P92, EN42J, EN8, EN19 |
| Carbon Steel | ASTM A 234 WPB , WPBW, WPHY 42, WPHY 46, WPHY 52, WPH 60, WPHY 65 & WPHY 70, SA105 |
| Alloy Steel | ASTM SA 182 - E25, E26, E27, E28, E29B, E30B, E39B, E40B, E36B, E36C, E41B, AISI4130, AISI4140, AISI4340, 42CRMO4, 16MNCR5, 20MNCR5, 21CrMoV57, EN353, EN354, F11, F22, F91, F9, P11, P22, P91, P9, P5, P92, EN42J, EN8, EN19 |
| Nickel Alloy | Monel : Monel 400, Monel 401, Monel 404, Monel K500, Monel R-405 Nickel : Nickel 200, Nickel 201 Inconel : Inconel 600, Inconel 601, Inconel 602, Inconel 625, Inconel 725, Inconel X750 Incoloy : Incoloy 800, Inconel 825 Hastelloy : Hastelloy C276, Hastelloy C22, Hastelloy B2, Hastelloy G30, Hastelloy G35 |
| Testing | 100% Factory Tested |
| Testing and Inspection | Manufacturer Test Certificate as per EN 10204 / 3.1, Raw Materials Certificate, Third Party Inspection, Buyer Inspection |

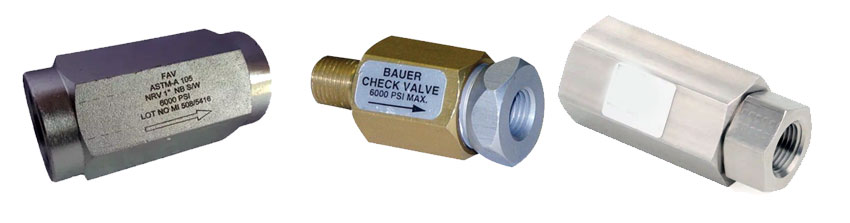

6000 PSI Check Valve Specification
| Working Pressures | Up to 6000 psig (413 bar) |
| Temperature | –50 to 400°F (–45 to 204°C) |
| Nominal Cracking Pressure |
|
| Fixed | 1/3 to 25 psi (0.02 to 1.7 bar) |
| Adjustable | 3 to 600 psi (0.21 to 41.4 bar) |
| Body Material | 316 stainless steel, brass |
| Seal Material | Fluorocarbon FKM, Buna N |
| Flow Coefficient | 0.10 to 4.7 |
| End Connections |
|
| Type | Swagelok tube fittings, NPT, ISO, SAE/MS, VCO® O-ring fittings, VCR® face seal fittings |
| Size | 1/8 to 1 in.; 6 to 25 mm |

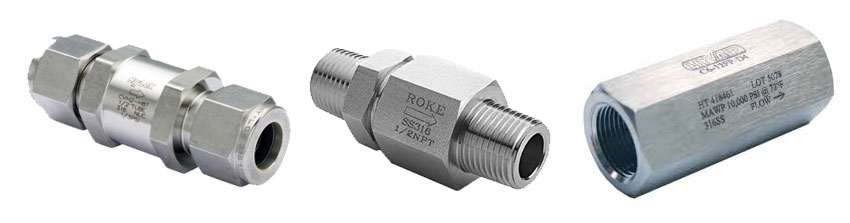

10000 PSI Check Valve Specification
| Working Pressures | Up to 10000 psig (700 bar) |
| Temperature | –50 to 600°F (–45 to 315°C) |
| Nominal Cracking Pressure |
|
| Fixed | 1/3 to 25 psi (0.02 to 1.7 bar) |
| Adjustable | 3 to 600 psi (0.21 to 41.4 bar) |
| Body Material | 316 stainless steel, brass |
| Seal Material | Fluorocarbon FKM, Buna N |
| Flow Coefficient | 0.10 to 4.7 |
| End Connections |
|
| Type | Swagelok tube fittings, NPT, ISO, SAE/MS, VCO® O-ring fittings, VCR® face seal fittings |
| Size | 1/8 to 1 in.; 6 to 25 mm |

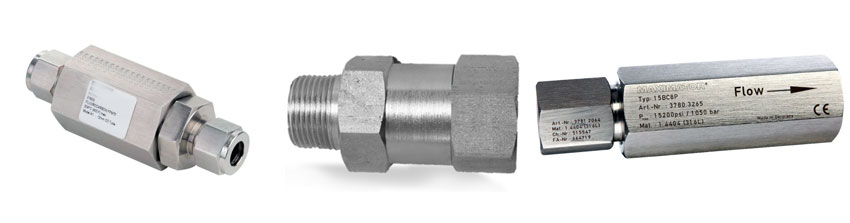

15000 PSI Check Valve Specification
| Working Pressures | Up to 15000 psig (700 bar) |
| Temperature | –50 to 600°F (–45 to 315°C) |
| Nominal Cracking Pressure |
|
| Fixed | 1/3 to 25 psi (0.02 to 1.7 bar) |
| Adjustable | 3 to 600 psi (0.21 to 41.4 bar) |
| Body Material | 316 stainless steel, brass |
| Seal Material | Fluorocarbon FKM, Buna N |
| Flow Coefficient | 0.10 to 4.7 |
| End Connections |
|
| Type | Swagelok tube fittings, NPT, ISO, SAE/MS, VCO® O-ring fittings, VCR® face seal fittings |
| Size | 1/8 to 1 in.; 6 to 25 mm |
Threaded Check Valve Dimension
| Pipe Size |
Flow Coefficient (Cv) |
Max. Pressure | Min. Opening Pressure, psi |
Temperature Range, °F |
End-to-End Lg. |
|
NPT Female × NPT Female |
|||||
|---|---|---|---|---|---|
| 1/4 | 1.1 | 3,000 psi @ 70° F | 1 | 35° to 300° | 2 5/8" |
| 3/8 | 3.9 | 3,000 psi @ 70° F | 1 | 35° to 300° | 2 5/8" |
| 1/2 | 4.3 | 3,000 psi @ 70° F | 1 | 35° to 300° | 2 5/8" |
| 3/4 | 9 | 3,000 psi @ 70° F | 1 | 35° to 300° | 3 5/16" |
| 1 | 11.9 | 3,000 psi @ 70° F | 1 | 35° to 300° | 3 11/16" |
|
NPT Male × NPT Male |
|||||
| 1/4 | 1.1 | 3,000 psi @ 70° F | 1 | 35° to 300° | 3 13/16" |
| 3/8 | 3.9 | 3,000 psi @ 70° F | 1 | 35° to 300° | 3 13/16" |
| 1/2 | 4.3 | 3,000 psi @ 70° F | 1 | 35° to 300° | 3 13/16" |
| 3/4 | 9 | 3,000 psi @ 70° F | 1 | 35° to 300° | 3 13/16" |
Dimension Chart of Socket-Connect Check Valves
| Pipe Size |
Flow Coefficient (Cv) |
Pressure Class |
Max. Pressure | Max. Steam Pressure |
Min. Opening Pressure, psi |
Temperature Range, °F |
End-to-End Lg. |
|
316 Stainless Steel Body |
|||||||
|---|---|---|---|---|---|---|---|
|
Socket Connect × Socket Connect |
|||||||
| 1/4 | 4.2 | 200 | 200 psi @ 70° F | 150 psi @ 350° F | 0.5 | -20° to 400° | 2 9/16" |
| 3/8 | 5.5 | 200 | 200 psi @ 70° F | 150 psi @ 350° F | 0.5 | -20° to 400° | 2 9/16" |
| 1/2 | 7 | 200 | 200 psi @ 70° F | 150 psi @ 350° F | 0.5 | -20° to 400° | 2 9/16" |
| 3/4 | 16 | 200 | 200 psi @ 70° F | 150 psi @ 350° F | 0.5 | -20° to 400° | 2 15/16" |
| 1 | 30 | 200 | 200 psi @ 70° F | 150 psi @ 350° F | 0.5 | -20° to 400° | 3 9/16" |
| 1 1/4 | 49 | 200 | 200 psi @ 70° F | 150 psi @ 350° F | 0.5 | -20° to 400° | 4 1/8" |
| 1 1/2 | 72 | 200 | 200 psi @ 70° F | 150 psi @ 350° F | 0.5 | -20° to 400° | 4 11/16" |
| 2 | 130 | 200 | 200 psi @ 70° F | 150 psi @ 350° F | 0.5 | -20° to 400° | 5 7/16" |
| 2 1/2 | 280 | 200 | 200 psi @ 70° F | 150 psi @ 350° F | 0.5 | -20° to 400° | 6 1/8" |
| 3 | 390 | 200 | 200 psi @ 70° F | 150 psi @ 350° F | 0.5 | -20° to 400° | 7 5/16" |
Ventajas de una La Válvula de retención
- Check valves are used for controllng flow in one direction only. Check valves should never be used as code safety relief devices.
- Lowest Pressure Drop.
- Easy to Install.
- Alleviates Water Hammer.
- Check Valves are mostly used to move liquids since the ball mechanism is not the best for creating an airtight seal.
La Válvula de retención de Embalaje :
Todas las roscas expuestas de los productos están protegidas con tapas de plástico para evitar daños y cada conjunto se empaqueta en una bolsa de polietileno transparente y sellada para su limpieza y se empaqueta cuidadosamente en cajas de cartón para evitar daños durante el transporte. Todos y cada uno de los paquetes están etiquetados para una identificación adecuada y fácil.
Prueba de La Válvula de retención :
Prueba Estándar : Each valve is factory tested with nitrogen at 1000 psig (69 bar) for leakage at the seat and packing, the maximum allowable leak rate of 0.1 sccm.
Prueba Hidrostática Opcional : This test is performed with de ionised water at 1.5 time the working pressure. Other tests like vibration, temperatures, helium etc are available upon requests.
