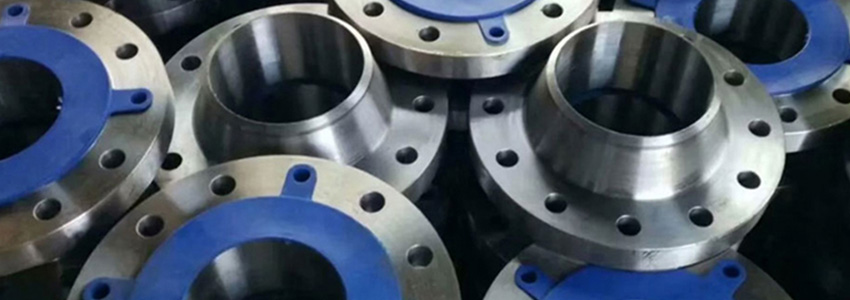

Brides en acier inoxydablee

Les brides en acier inoxydable sont composées de différents matériaux en acier inoxydable. Il existe différentes qualités d'acier inoxydable en fonction de la composition du matériau et les propriétés mécaniques varient. Aleacion Tubos est l'un des principaux fabricants et fournisseurs de ces brides. La bride de col de soudure ASTM A182 est composée d'un matériau super austénitique qui a de bonnes propriétés de résistance à la corrosion avec une faible teneur en carbone dans sa composition. Les applications incluent les assemblages d'épurateurs utilitaires. Les brides sont également utilisées dans les usines de production d'acide et de production d'engrais en raison de leur résistance à la corrosion.

Brides de tuyauterie en acier inoxydable 304, Brides en acier inoxydable ASTM A182 304L, Brides à collerette à souder en acier inoxydable 316L, Brides à enfiler en acier inoxydable ASME B16.5 310, Brides à souder à emboîtement en acier inoxydable 316 Fabricant en France.

La bride de tuyau en acier inoxydable est utilisée pour fermer un pipeline dans ces industries. La bride aveugle peut être fixée de manière permanente par soudage ou fixée temporairement par boulonnage pour un entretien et un retrait faciles. Ces brides sont disponibles en différentes tailles allant de ½ pouces à 48 pouces d'alésage nominal. Il existe également différents types tels que la dimension de bride aveugle SS appartenant à différentes classes de pression. Les classes de pression varient de 150 à 2500 et PN6 à PN64. Ceux-ci indiquent la pression maximale que chaque bride peut supporter pendant son fonctionnement. Les brides SS sont des brides à face surélevée à col soudé. Le col soudé soutient ces brides pour maintenir les tuyaux en place pendant le soudage.

Aleacion Tubos propose également ces brides en acier inoxydable, brides aveugles SS 304, brides à joint annulaire en acier inoxydable UNS S30400, brides à enfiler en acier inoxydable 304L, brides de tuyau en acier inoxydable 310, brides à plaque en acier inoxydable 310S ASTM A182, brides à collerette à souder en acier inoxydable 316 , Brides à souder à emboîtement SS 316L, brides filetées en acier inoxydable 304H, fabricant de brides à joint tournant en acier inoxydable 317, bride de tuyau en acier inoxydable austénitique forgé 317L, brides en acier inoxydable 321 BLRF, exportateur de brides SORF en acier inoxydable 321H, bride forgée en acier inoxydable 304, acier inoxydable 304L Bride de réduction, fournisseur de brides à souder bout à bout en acier inoxydable ANSI B16.5 347. Notre spécialité est de fournir un support de coude court en acier inoxydable 347H, un coude à long rayon SS Werkstoff No 1.4306/1.4307, des brides à col de soudure longues en acier 446, des brides aveugles pour lunettes ASME SA182 SS 904L, des brides de plaque en acier inoxydable 316L ANSI B16.5, un orifice en acier inoxydable 304 Brides, acier UNS S30403 Brides plates, ASME B16.5 SS 304L Brides, acier inoxydable 316 Brides mâles et femelles, acier inoxydable UNS S31600 Fournisseur de brides tableau D, acier inoxydable DIN 1.4301 Brides aveugles à moyeu élevé, acier inoxydable ASME/ANSI B16.5 Brides carrées, brides de joint de type anneau en acier inoxydable 904L.

Liste des pays où Aleacion Tubos fournit des brides en acier inoxydable : USA, Mexico, South Korea, Spain, Argentina, Colombia, Malaysia, Saudi Arabia, Turkey, United Kingdom.

Brides en acier inoxydable

Ces brides en acier inoxydable sont largement utilisées dans diverses applications industrielles telles que l'industrie pétrolière et chimique, la médecine, l'alimentation, le traitement des eaux usées, le tube de chaudière et l'échangeur de chaleur. Il est produit par laminage à chaud et à froid. La surface brillante est le plus grand avantage et est principalement utilisée dans les bâtiments, les ascenseurs, les garde-corps, les équipements de précision, etc.

Spécifications des brides en acier inoxydable

Normes : ASTM A182 / ASME SA182

norme de dimension : ANSI/ASME B16.5, B 16.47 séries A et B, B16.48, BS4504, BS 10, EN-1092, DIN, etc.

tailles : 1/2" (15NB) à 48" (1200NB)

Norme : brides ANSI, brides ASME, brides BS, brides DIN, brides EN, etc.

Classe/pression : 150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64, etc.

Type de face de bride : face plate (FF), face surélevée (RF), joint de type annulaire (RTJ)

nuance d'acier inoxydable : 304, 304L, 310, 310S, 310H, 316, 316L, 316H, 316Ti, 317, 317L, 321, 321H, 347, 347H, 446, 904L etc.

balises actives :

Brides en acier inoxydable, brides SORF en acier inoxydable 304, brides à collerette à souder en acier inoxydable 304L, brides SWRF en acier inoxydable 316, brides BLRf en acier inoxydable ASTM A182 904L.

Composition chimique des brides en acier inoxydable

Noter	C	Mn	Si	P	S	Cr	Mo	Ni	N
SS 304	0.08 maximum	2 maximum	0.75 maximum	0.045 maximum	0.030 maximum	18 – 20	–	8 – 11	–
SS 304L	0.035 maximum	2 maximum	1.0 maximum	0.045 maximum	0.030 maximum	18 – 20	–	8 – 13	–
SS 304H	0.10 maximum	2 maximum	0.75 maximum	0.045 maximum	0.030 maximum	18 – 20	–	8 – 10.5	–
SS 310	0.015 maximum	2 maximum	0.015 maximum	0.020 maximum	0.015 maximum	24.00 – 26.00	0.10 maximum	19.00 – 21.00	54.7 min
SS 310S	0.08 maximum	2 maximum	1.00 maximum	0.045 maximum	0.030 maximum	24.00 – 26.00	0.75 maximum	19.00 – 21.00	53.095 min
SS 310H	0.04 – 0.10	2 maximum	1.00 maximum	0.045 maximum	0.030 maximum	24.00 – 26.00	–	19.00 – 21.00	53.885 min
SS 316	0.08 maximum	2 maximum	1.0 maximum	0.045 maximum	0.030 maximum	16.00 – 18.00	2.00 – 3.00	11.00 – 14.00	67.845 min
SS 316L	0.035 maximum	2 maximum	1.00 maximum	0.045 maximum	0.030 maximum	16.00 – 18.00	2.00 – 3.00	10.00 – 14.00	68.89 min
SS 316Ti	0.08 maximum	2 maximum	0.75 maximum	0.045 maximum	0.030 maximum	16.00 – 18.00	2.00 – 3.00	10.00 – 14.00	68.395 min
SS 410	0.15 maximum	1.0 maximum	1.0 maximum	0.040 maximum	0.030 maximum	11.5 – 13.5	–	0.50 maximum	–
Noter	C	Mn	Si	P	S	Cr	Mo	Ni	Fe
SS 317	0.08 maximum	2 maximum	1.00 maximum	0.045 maximum	0.030 maximum	18.00 – 20.00	3.00 – 4.00	11.00 – 15.00	57.845 min
SS 317L	0.035 maximum	2 maximum	1.00 maximum	0.045 maximum	0.030 maximum	18.00 – 20.00	3.00 – 4.00	11.00 – 15.00	57.89 min
Noter	C	Mn	Si	P	S	Cr	Cb	Ni	Fe
SS 347	0.08 maximum	2.0 maximum	1.0 maximum	0.045 maximum	0.030 maximum	17.00 – 20.00	10xC – 1.10	9.00 – 13.00	62.74 min
SS 347H	0.04 – 0.10	2.0 maximum	1.0 maximum	0.045 maximum	0.030 maximum	17.00 – 20.00	8xC – 1.10	9.00 – 13.00	63.72 min
Noter	C	Mn	Si	P	S	Cr	Mo	Ni	Cu
SS 904L	0.020 maximum	2 maximum	1.00 maximum	0.040 maximum	0.030 maximum	19.00 – 23.00	4.00 – 5.00 maximum	23.00 – 28.00	1.00 – 2.00
Noter	C	Mn	Si	P	S	Cr	N	Ni	Ti
SS 321	0.08 maximum	2.0 maximum	1.0 maximum	0.045 maximum	0.030 maximum	17.00 – 19.00	0.10 maximum	9.00 – 12.00	5(C+N) – 0.70 maximum
SS 321H	0.04 – 0.10	2.0 maximum	1.0 maximum	0.045 maximum	0.030 maximum	17.00 – 19.00	0.10 maximum	9.00 – 12.00	4(C+N) – 0.70 maximum
Noter	C	Mn	Si	P	S	Cr	Mo	Ni	N	Fe
SS 446	0.2 maximum	1.5 maximum	0.75 maximum	0.04 maximum	0.030 maximum	23 – 30	–	0.50 maximum	0.10 – 0.25	Solde

Propriétés mécaniques des brides industrielles en acier inoxydable

Notes	Densité	Point de fusion	Résistance à la traction	Limite d'élasticité (0,2 % de décalage)	Élongation
SS 304	8.0 g/cm3	1400 °C (2550 °F)	Psi – 75000 , MPa – 515	Psi – 30000 , MPa – 205	35 %
SS 304L	8.0 g/cm3	1400 °C (2550 °F)	Psi – 75000 , MPa – 515	Psi – 30000 , MPa – 205	35 %
SS 304H	8.0 g/cm3	1400 °C (2550 °F)	Psi – 75000 , MPa – 515	Psi – 30000 , MPa – 205	35 %
SS 310/310S	7.9 g/cm3	1402 °C (2555 °F)	Psi – 75000 , MPa – 515	Psi – 30000 , MPa – 205	40 %
SS 310H	7.9 g/cm3	1402 °C (2555 °F)	Psi – 75000 , MPa – 515	Psi – 30000 , MPa – 205	40%
SS 316	8.0 g/cm3	1400 °C (2550 °F)	Psi – 75000 , MPa – 515	Psi – 30000 , MPa – 205	35 %
SS 316L	8.0 g/cm3	1399 °C (2550 °F)	Psi – 75000 , MPa – 515	Psi – 30000 , MPa – 205	35 %
SS 316Ti	8.0 g/cm3	1399 °C (2550 °F)	Psi – 75000 , MPa – 515	Psi – 30000 , MPa – 205	35 %
SS 317	7.9 g/cm3	1400 °C (2550 °F)	Psi – 75000 , MPa – 515	Psi – 30000 , MPa – 205	35 %
SS 317L	7.9 g/cm3	1400 °C (2550 °F)	Psi – 75000 , MPa – 515	Psi – 30000 , MPa – 205	35 %
SS 321/321H	8.0 g/cm3	1457 °C (2650 °F)	Psi – 75000 , MPa – 515	Psi – 30000 , MPa – 205	35 %
SS 347	8.0 g/cm3	1454 °C (2650 °F)	Psi – 75000 , MPa – 515	Psi – 30000 , MPa – 205	35 %
SS 347H	8.0 g/cm3	1454 °C (2650 °F)	Psi – 75000 , MPa – 515	Psi – 30000 , MPa – 205	35 %
SS 446	7.5 g/cm3	1510 °C (2750 °F)	Psi – 75,000 , MPa – 485	Psi – 40,000 , MPa – 275	20 %
SS 904L	7.95 g/cm3	1350 °C (2460 °F)	Psi – 71000 , MPa – 490	Psi – 32000 , MPa – 220	35 %
Noter	Résistance à la traction ksi (MPa) min	Limite d'élasticité 0,2 % décalage ksi (MPa) min	Allongement (% en 50mm) min	Dureté (Brinell) MAX	Dureté (Rockwell B) MAX
SS 410	65 (450)	30 (205)	20	217	96

Norme équivalente pour les brides de tuyaux en acier inoxydable

USA	France	Germany	Germany	Italy	Japan	Russia	Spain	Sweden	UK	European Union
AISI	AFNOR	DIN 17006	W.N. 17007	UNI	JIS	GOST	UNE	SIS	BSI	EURONORM
201					SUS 201
301	Z 12 CN 17-07	X 12 CrNi 17 7	1.4310	X 12 CrNi 1707	SUS 301		X 12 CrNi 17-07	23 31	301S21	X 12 CrNi 17 7
302	Z 10 CN 18-09	X 5 CrNi 18 7	1.4319	X 10 CrNi 1809	SUS 302	12KH18N9	X 10 CrNi 18-09	23 31	302S25	X 10 CrNi 18 9
303	Z 10 CNF 18-09	X 10 CrNiS 18 9	1.4305	X 10 CrNiS 1809	SUS 303		X 10 CrNiS 18-09	23 46	303S21	X 10 CrNiS 18 9
303 Se	Z 10 CNF 18-09			X 10 CrNiS 1809	SUS 303 Se	12KH18N10E	X 10 CrNiS 18-09		303S41
304	Z 6 CN 18-09	X 5 CrNi 18 10 X 5 CrNi 18 12	1.4301 1.4303	X 5 CrNi 1810	SUS 304	08KH18N10 06KH18N11	X 6 CrNi 19-10	23 32	304S15 304S16	X 6 CrNi 18 10
304 N				X 5 CrNiN 1810	SUS 304N1
304 H				X 8 CrNi 1910	SUS F 304H		X 6 CrNi 19-10
304 L	Z 2 CN 18-10	X 2 CrNi 18 11	1.4306	X 2 CrNi 1911	SUS 304L	03KH18N11	X 2 CrNi 19-10	23 52	304S11	X 3 CrNi 18 10
	Z 2 CN 18-10-Az	X 2 CrNiN 18 10	1.4311	X 2 CrNiN 1811	SUS 304LN			23 71
305	Z 8 CN 18-12			X 8 CrNi 1812	SUS 305		X 8 CrNi 18-12	23 33	305S19	X 8 CrNi 18 12
	Z 6 CNU 18-10				SUS XM7					X 6 CrNiCu 18 10 4 Kd
309	Z 15 CN 24-13	X 15 CrNiS 20 12	1.4828	X 16 CrNi 2314	SUH 309				309S24	X 15 CrNi 23 13
309 S				X 6 CrNi 2314	SUS 309S	20KH23N18				X 6 CrNi 22 13
310		X 12 CrNi 25 21	1.4845	X 22 CrNi 2520	SUH 310	10KH23N18			310S24
310 S	Z 12 CN 25-20	X 12 CrNi 25 20	1.4842	X 5 CrNi 2520	SUS 310S	20KH25N20S2		23 61		X 6 CrNi 25 20
314	Z 12 CNS 25-20	X 15 CrNiSi 25 20	1.4841	X 16 CrNiSi 2520						X 15 CrNiSi 25 20
316	Z 6 CND 17-11	X 5 CrNiMo 17 12 2	1.4401	X 5 CrNiMo 1712	SUS 316		X 6 CrNiMo 17-12-03	23 47	316S31	X 6 CrNiMo 17 12 2
316	Z 6 CND 17-12	X 5 CrNiMo 17 13 3	1.4436	X 5 CrNiMo 1713	SUS 316		X 6 CrNiMo 17-12-03	23 43	316S33	X 6 CrNiMo 17 13 3
316 F		X 12 CrNiMoS 18 11	1.4427
316 N					SUS 316N
316 H				X 8 CrNiMo 1712	SUS F 316H		X 5 CrNiMo 17-12
316 H				X 8 CrNiMo 1713		03KH17N14M2	X 6 CrNiMo 17-12-03
316 L	Z 2 CND 17-12	X 2 CrNiMo 17 13 2	1.4404	X 2 CrNiMo 1712	SUS 316L		X 2 CrNiMo 17-12-03	23 48	316S11	X 3 CrNiMo 17 12 2
	Z 2 CND 17-12-Az	X 2 CrNiMoN 17 12 2	1.4406	X 2 CrNiMoN 1712	SUS 316LN	03KH16N15M3
316 L	Z 2 CND 17-13	X 2 CrNiMo 18 14 3	1.4435	X 2 CrNiMo 1713			X 2 CrNiMo 17-12-03	23 53	316S13	X 3 CrNiMo 17 13 3
	Z 2 CND 17-13-Az	X 2 CrNiMoN 17 13 3	1.4429	X 2 CrNiMoN 1713		08KH17N13M2T 10KH17N13M2T		23 75
	Z6 CNDT 17-12	X 6 CrNiMoTi 17 12 2	1.4571	X 6 CrNiMoTi 1712		08KH17N13M2T 10KH17N13M2T	X 6 CrNiMoTi 17-12-03	23 50	320S31	X 6 CrNiMoTi 17 12 2
		X 10 CrNiMoTi 18 12	1.4573	X 6 CrNiMoTi 1713		08KH16N13M2B	X 6 CrNiMoTi 17-12-03		320S33	X 6 CrNiMoTI 17 13 3
	Z 6 CNDNb 17-12	X 6 CrNiMoNb 17 12 2	1.4580	X 6 CrNiMoNb 1712		09KH16N15M3B				X 6 CrNiMoNb 17 12 2
		X 10 CrNiMoNb 18 12	1.4583	X 6 CrNiMoNb 1713						X 6 CrNiMoNb 17 13 3
317				X 5 CrNiMo 1815	SUS 317			23 66	317S16
317 L	Z 2 CND 19-15	X 2 CrNiMo 18 16 4	1.4438	X 2 CrNiMo 1815	SUS 317L			23 67	317S12	X 3 CrNiMo 18 16 4
317 L	Z 2 CND 19-15	X 2 CrNiMo 18 16 4	1.4438	X 2 CrNiMo 1816	SUS 317L			23 67	317S12	X 3 CrNiMo 18 16 4
330	Z 12NCS 35-16	X 12 NiCrSi 36 16	1.4864		SUH 330	08KH18N10T
321	Z 6 CNT 18-10	X 6 CrNiTi 18 10 X 12 CrNiTi 18 9	1.4541 1.4878	X 6 CrNiTi 1811	SUS 321	12KH18N10T	X 6 CrNiTi 18-11	23 37	321S31	X 6 CrNiTi 18 10
321 H				X 8 CrNiTi 1811	SUS 321H		X 7 CrNiTi 18-11		321S20
329		X 8 CrNiMo 27 5	1.4460		SUS 329J1	08KH18N12B		23 24
347	Z 6 CNNb 18-10	X 6 CrNiNb 18 10	1.4550	X 6 CrNiNb 1811	SUS 347		X 6 CrNiNb 18-11	23 38	347S31	X 6 CrNiNb 18 10
347 H				X 8 CrNiNb 1811	SUS F 347H		X 7 CrNiNb 18-11
904L	Z 12 CNDV 12-02		1.4539
		X 20 CrNiSi 25 4	1.4821

Emballage standard de brides en acier inoxydable ASTM A182 :

Les brides en acier inoxydable sont emballées pour éviter tout dommage pendant le transport. Pour les exportations de brides de tuyaux en acier inoxydable, l'emballage standard d'exportation est dans des caisses en bois. Toutes les brides de plaque en acier inoxydable sont marquées avec le grade, le numéro de lot, la taille, le grade et notre marque. Sur demande spéciale, nous pouvons également réaliser des marquages personnalisés sur nos produits.

Inspection et test des brides en acier inoxydable :

Tests PMI, tests ultrasons, tests mécaniques, tests spectraux pour l'analyse chimique de la nuance, test de combustion, IGC, etc. Voici quelques-uns des tests effectués dans nos installations. Nous nous félicitons de l'inspection progressive de l'un de leurs représentants ou d'agences d'inspection tierces.
